JJ Lineer Raylar
- Cad Dosyasını buradan indirebilirsiniz.
- Uygulama projeleriniz için teklif alabilirsiniz.
Not! Tüm JJ marka araba ve rayların CAD dosyasına linkten ulaşabilirsiniz.
Açıklama
Yataklama teknolojisinde, yeni seri bilyalı sistemler ile daha az sürtünme, daha yüksek hassasiyet ve yük taşıma kapasitesi elde edilir. Moment ihtiyacına göre değişik ebatlarda lineer ray ve araba tercihi yapılabilir.

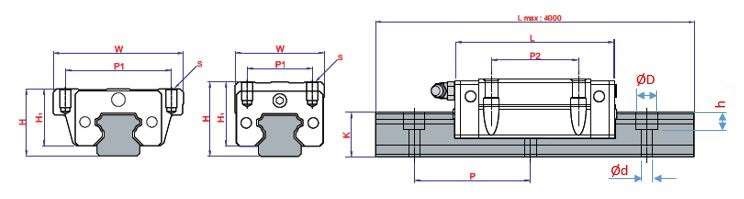

| Stok Kodu | Stok Adı | Model | K | P | Ød | ØD | h | H | H1 | P1 | P2 | L | S | W | Statik Kg | Uzunluk | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4.030.04.15.01 | Lineer Ray 15 lik | GHR15 | 15 | 60 | 4,5 | 7,5 | 5,3 | – | – | – | – | – | – | – | – | 4000mm | ||||||
| 4.030.04.20.01 | Lineer Ray 20 lik | GHR20 | 17,5 | 60 | 6 | 9,5 | 8,5 | – | – | – | – | – | – | – | – | 4000mm | ||||||
| 4.030.04.25.01 | Lineer Ray 25 lik | GHR25 | 22 | 60 | 7 | 11 | 9 | – | – | – | – | – | – | – | – | 4000mm | ||||||
| 4.030.04.30.01 | Lineer Ray 30 lik | GHR30 | 26 | 80 | 9 | 14 | 12 | – | – | – | – | – | – | – | – | 4000mm | ||||||
| 4.030.04.35.01 | Lineer Ray 35 lik | GHR35 | 29 | 80 | 9 | 14 | 12 | – | – | – | – | – | – | – | – | 4000mm | ||||||
| 4.030.04.45.01 | Lineer Ray 45 lik | GHR45 | 38 | 105 | 14 | 20 | 17 | – | – | – | – | – | – | – | – | 4000mm |
|
Ek bilgi
| Ürünler | Lineer Ray 15 lik, Lineer Ray 20 lik, Lineer Ray 25 lik, Lineer Ray 30 lik, Lineer Ray 35 lik, Lineer Ray 45 lik |
|---|
